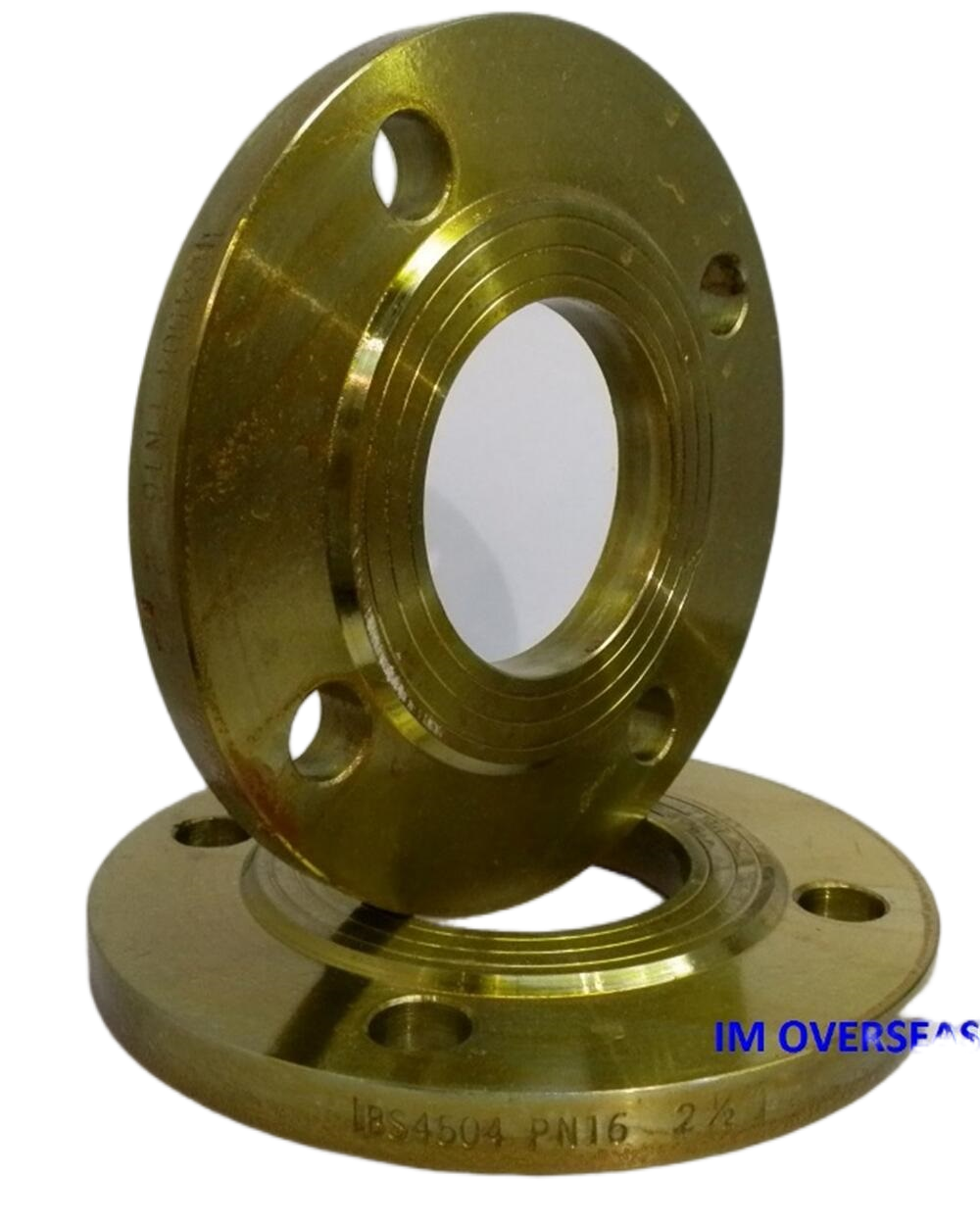

Mặt bích bằng thép carbon EN1092 PN16 là mặt bích được sử dụng rộng rãi nhất trong các đường ống áp suất thấp, mặt bích tiêu chuẩn EN1092 và tiêu chuẩn mặt bích BS4504 PN16 được áp dụng trên thị trường cùng một lúc. Mặt bích EN1092 PN16 là các phụ kiện đường ống phổ biến và được sử dụng nhiều nhất trong kết nối đường ống. Nói chung, thoát nước công nghiệp, nước thải đường ống thành phố, thoát nước đường ống dân dụng và đường ống dẫn khí áp suất thấp, đường ống điều hòa không khí được sử dụng rộng rãi.
Mặt bích EN1092 PN16 là các phụ kiện không thể thiếu để kết nối các đường ống, van, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống. Nó tạo điều kiện cho việc làm sạch, kiểm tra và bảo trì đường ống. Giảm chi phí kỹ thuật.
Khi sử dụng, hãy hàn đồng đều mặt bích bằng đường ống, sau đó buộc chặt kết nối với bu lông để kết nối hiệu quả đường ống, van, bơm và các phụ kiện thiết bị khác, để toàn bộ đường ống được tích hợp và bắt đầu hoạt động bình thường.
Đây là phụ kiện đường ống được sử dụng rộng rãi nhất trong hệ thống đường ống và thiết bị của máy móc, dầu mỏ, ngành hóa chất, bảo tồn nước, năng lượng điện, đóng tàu và các bộ phận khác.
Mặt bích của chúng tôi được làm bằng vật liệu tiêu chuẩn, xử lý tinh xảo và có giá phù hợp với nhu cầu thị trường. Theo nhu cầu của các thị trường khác nhau và các khách hàng khác nhau, chúng tôi thực hiện định hình và sản xuất đặc biệt, có thể đáp ứng đầy đủ các yêu cầu của khách hàng và thị trường cho các mặt bích khác nhau. Và chúng tôi sẽ thông báo cho khách hàng về nhu cầu thị trường để họ có thể nhanh chóng mở rộng thị trường.
Các loại mặt bích EN1092 PN16:
Theo mô hình có thể được chia thành: loại 01, type02, loại 11, loại 13, loại 05
Theo hình dạng, nó có thể được chia thành: mặt bích FF, mặt bích RF, mặt bích mù, mặt bích trượt, mặt bích cổ hàn,
Theo quy trình, nó có thể được chia thành: mặt bích rèn, mặt bích, mặt bích bằng thép
Theo vật liệu có thể được chia thành: mặt bích bằng thép carbon, mặt bích bằng thép không gỉ, mặt bích bằng thép hợp kim
EN1092 PN16 Quy trình sản xuất mặt bích:
1) A: Mặt bích rèn
Các tấm phôi có các thông số kỹ thuật và mô hình khác nhau vào khoảng trống mặt bích, thêm chúng vào lò phản hồi và làm nóng chúng đến 1000 độ để lấy ra, sau đó rèn các khoảng trống mặt bích vào mặt bích bằng cách rèn máy như máy ép và búa không khí, B: thép mặt bích tấm
Đặt tấm thép vào máy đấm, đặt nó vào khuôn tương ứng, và trực tiếp đấm vào một khoảng mặt bích vòng.
C: Lớp mặt bích
Đặt phế liệu tiêu chuẩn thép carbon thấp vào lò tần số trung gian và làm nóng nó lên 1200-1500, đổ nó vào khuôn
Loại là một mặt bích vòng trống.
2) Kho bệ tròn hình thành được xử lý thành một mặt bích vòng trên máy công cụ CNC theo bản vẽ, và sau đó mặt bích được khoan bằng máy khoan CNC theo yêu cầu vẽ và hoàn thành sản phẩm hoàn chỉnh.
3) Đối với sản phẩm mặt bích đã hoàn thành, độ dày, đường kính lỗ, khoảng cách trung tâm, đường kính bên trong và ngoài của mặt bích phải được kiểm tra theo yêu cầu vẽ.

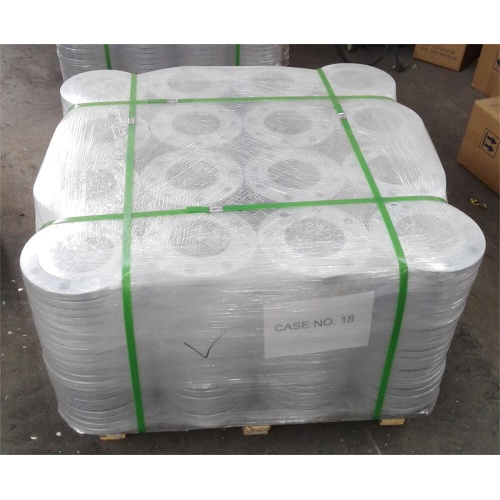

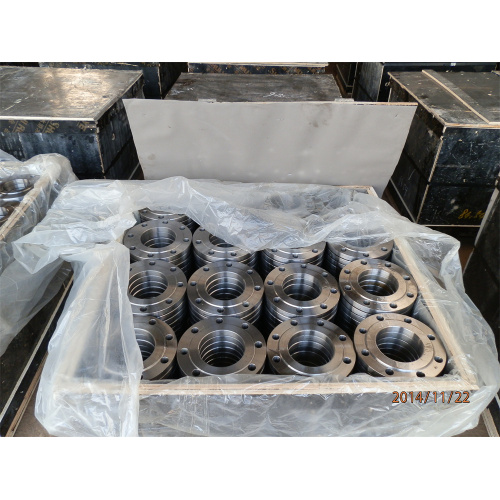

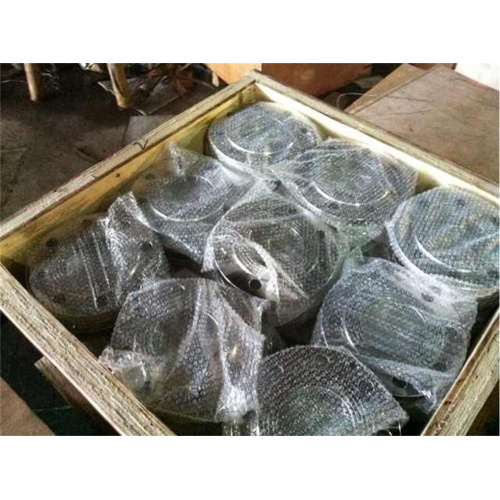

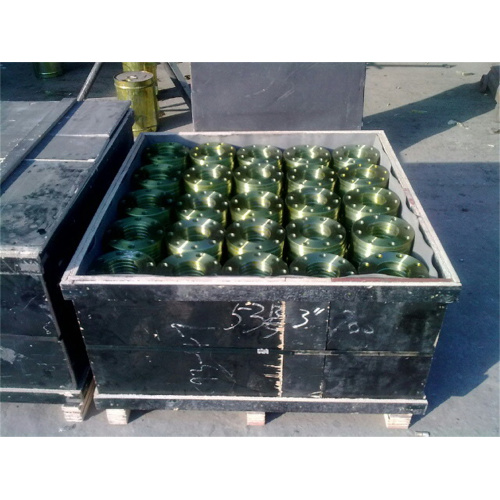

4) Các mặt bích đã vượt qua cuộc kiểm tra sẽ được gõ vào mặt cuối của mặt bích theo yêu cầu của khách hàng và mặt bích sẽ được xử lý bằng cách điều trị chống phân loại theo yêu cầu của khách hàng, 1: Paint, 2: Anti-Anti- Rust Oil, 3: mạ kẽm, và sau đó lắp đặt nó. Trong hộp gỗ để vận chuyển.
TYPE
|
Size
|
Pressure
|
Material
|
TYPE 01
|
FLAT
|
DN15-DN2000
|
PN6-PN100
|
20# 20Mn ST20 ST37 SS304/304L, SS316/316L
|
TYPE 11
|
WELDING NECK
|
DN15-DN2000
|
PN6-PN40
|
20# 20Mn ST20 ST37 SS304/304L, SS316/316L
|
TYPE 05
|
BLIND
|
DN15-DN2000
|
PN6-PN100
|
20# 20Mn ST20 ST37 SS304/304L, SS316/316L
|
TYPE 13
|
THREADED
|
DN15-DN2000
|
PN6 -PN40
|
20# 20Mn ST20 ST37 SS304/304L, SS316/316L
|
